Автоматический выключатель

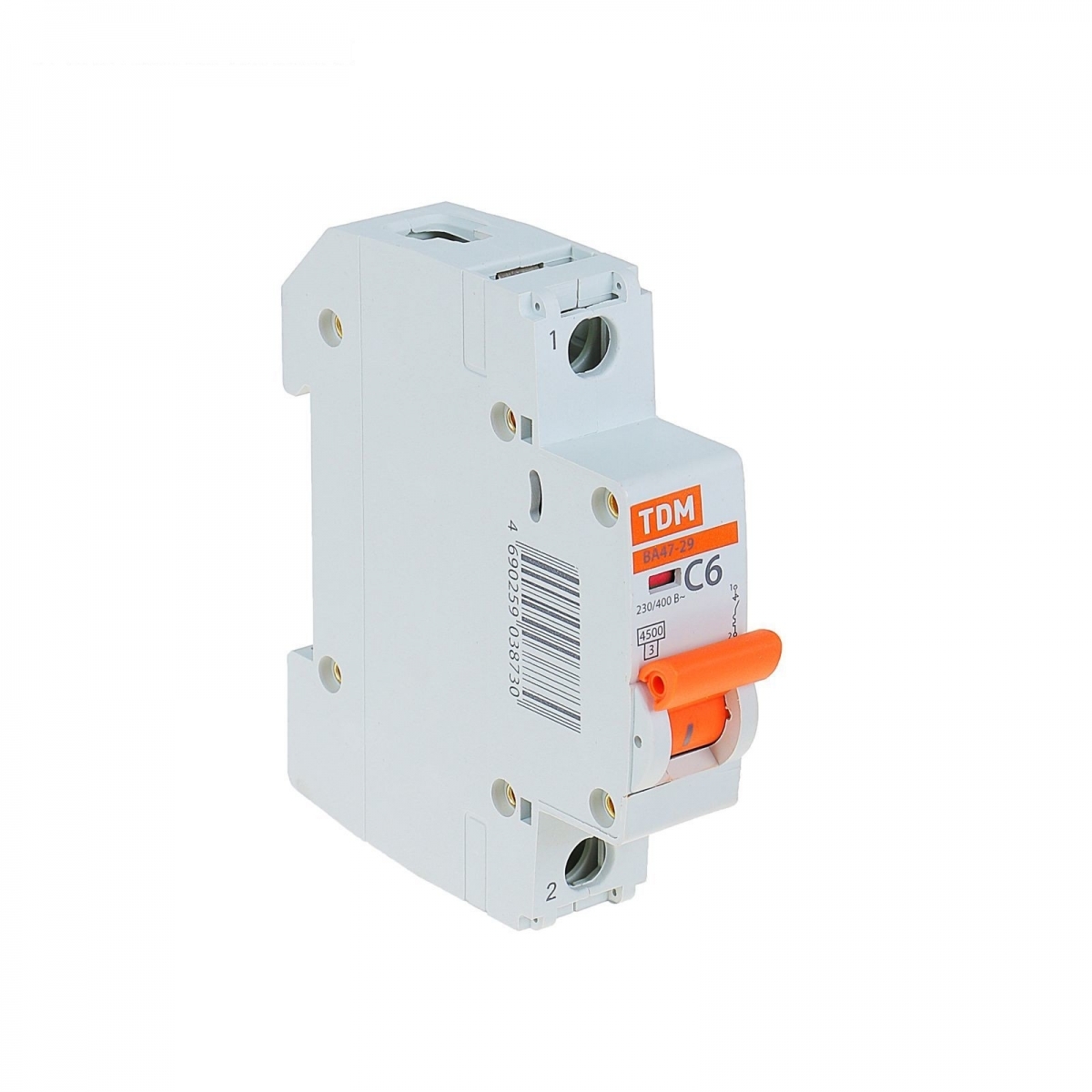

Автоматический выключатель ВА47-29

Автоматический выключатель — это механический коммутационный аппарат, предназначенный для проведения тока в нормальном режиме и защиты оборудования и электропроводки при возникновении перегрузки или короткого замыкания.


Автоматические выключатели ВА47-29 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку:
– электроприборы, освещение – выключатели с характеристикой В,
– двигатели с небольшими пусковыми токами (компрессор, вентилятор) – выключатели
с характеристикой C,
– двигатели с большими пусковыми токами (подъемные механизмы, насосы) – выключатели
с характеристикой D.
Автоматические выключатели ВА47-29 рекомендуются к применению в вводно-распределительных устройствах для жилых и общественных зданий.
200 типоисполнений на 18 номинальных токов от 0,5 до 63 А.



Принцип действия ВА47-29:

При перегрузках в защищаемой цепи протекающий ток нагревает биметаллическую пластину.



При нагреве пластина изгибается и воздействует на рычаг свободного расцепления.



При коротком замыкании в защищаемой цепи ток, протекающий через катушку электромагнита автоматического выключателя, многократно возрастает, соответственно, возрастает магнитное поле, которое перемещает сердечник, воздействующий на рычаг свободного расцепления.



В обоих случаях подвижный контакт отходит от неподвижного, автомат выключается, происходит разрыв цепи, тем самым электрическая цепь защищается от перегрузок и токов короткого замыкания.
